Projekte: Antennenabdeckung/Radom für Ubiquiti NanoBridge M5G-25

Ausgangspunkt war eine Kundenanfrage nach einer passenden Outdoor-Antennenabdeckung (Radom) für die Richtfunkantenne Ubiquiti NanoBridge M5-G25.



Ubiquiti NanoBridge M5-G25 Kurzbeschreibung
Ubiquiti NanoBridge M5-G25

5 GHz MIMO Wireless Solution

Specifications

  • Processor Specs: Atheros MIPS 24KC, 400MHz
  • Memory Information: 32MB SDRAM, 8MB Flash
  • Networking Interface: 1 X 10/100 BASE-TX (Cat. 5, RJ-45) Ethernet Interface
  • Dimensions: 420mm diameter (25dBi)
  • Weight: 135g (feed), 680g(bracket), 750g(dish)
  • Operating Temperature: -30C to 75C
  • Operating Humidity: 5 to 95% Condensing
  • Antenna Gain: 25dBi



Bei der Produktrecherche wurde deutlich, dass zurzeit kein passendes Radom auf dem Markt verfügbar ist. In Kooperation mit dem Berliner Kunststoffspezialisten Georg Franz & Brose entstanden vier Prototypen. Diese bestehen aus witterungsbeständigem Kunststoff und schützen die M5-G25 vollständig vor Wind, Regen und Schnee.

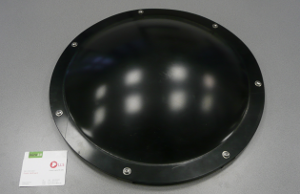

Ansicht von oben Radom von oben
Ansicht von der Seite Radom von der Seite
Ansicht mit Befestigungen Radom mit Befestigungen



Die Prototypen befanden sich von Mitte Februar bis Juli 2012 in einem Belastungstest unter allen Witterungsbedingungen auf ausgewählten Standorten für Richtfunkverbindungen. Kooperationspartner für den Test waren:
